温振变送器（RS485型）
型号：RS-WZ3/WZ1-N01-1
品牌：建大仁科

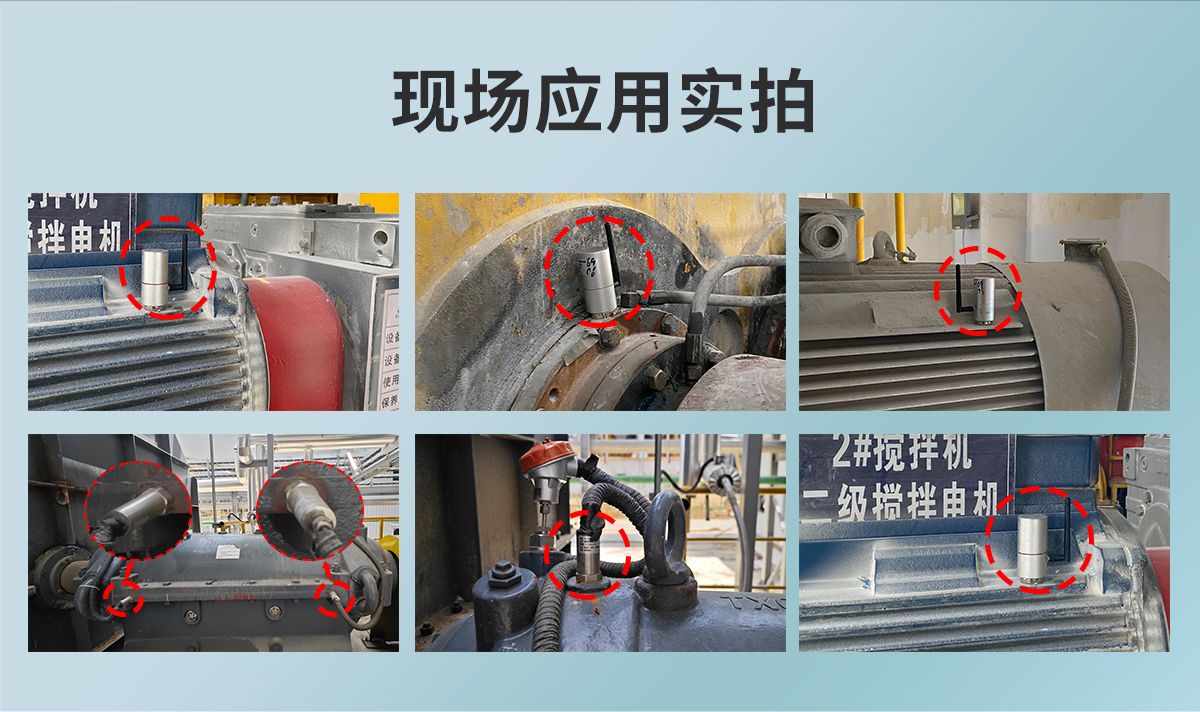

温振变送器选用高性能的 MEMS 芯片，采用嵌入式技术、温度传感技术、振动传感技术开发生产的一款高性能、低功耗、抗干扰和复合型振动传感器。产品被广泛应用在煤矿、化工、冶金、发电等行业的电机、减速机风机、发电机、空压机、离心机、水泵等旋转设备温度和振动的在线测量。

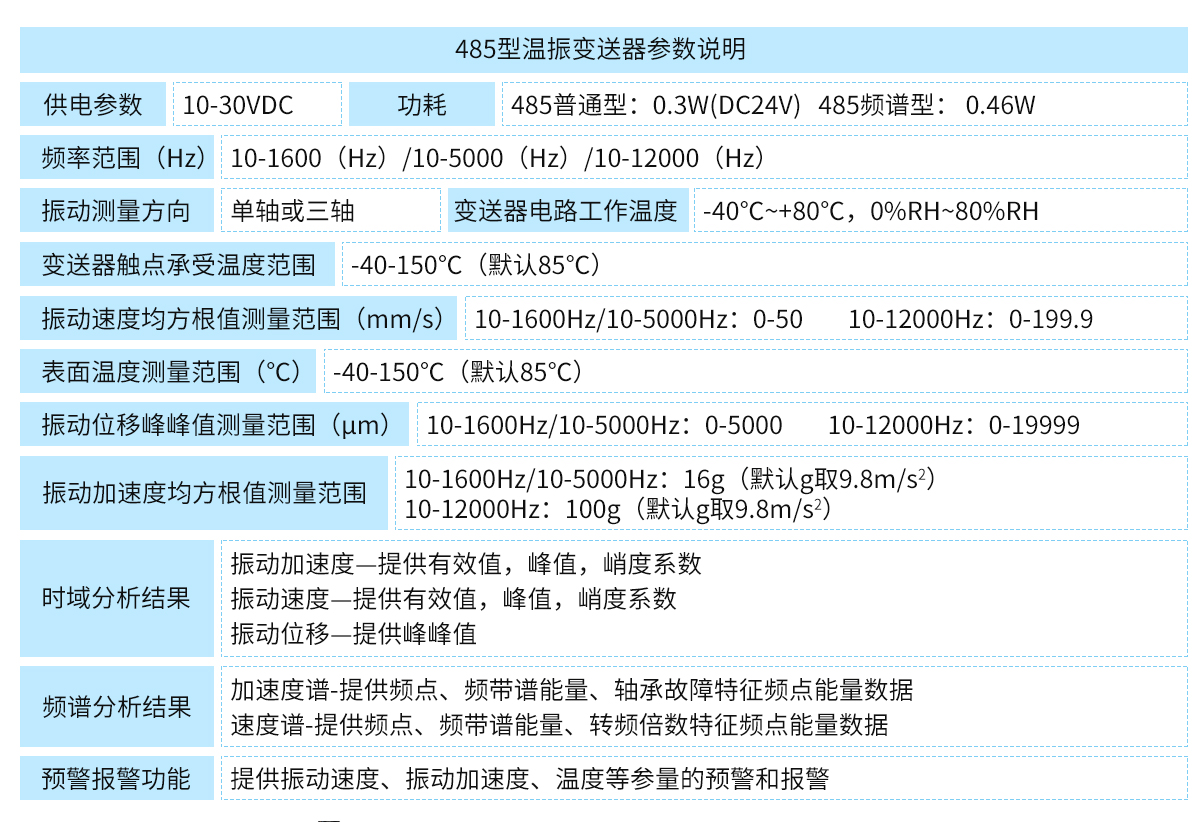

技术参数
RS485型：
| 供电 | DC10-30V |
| 功耗 | 0.3W(DC24V) |
| 防护等级 | IP67 |
| 频率范围（Hz） | 10-1600或10-5000 |

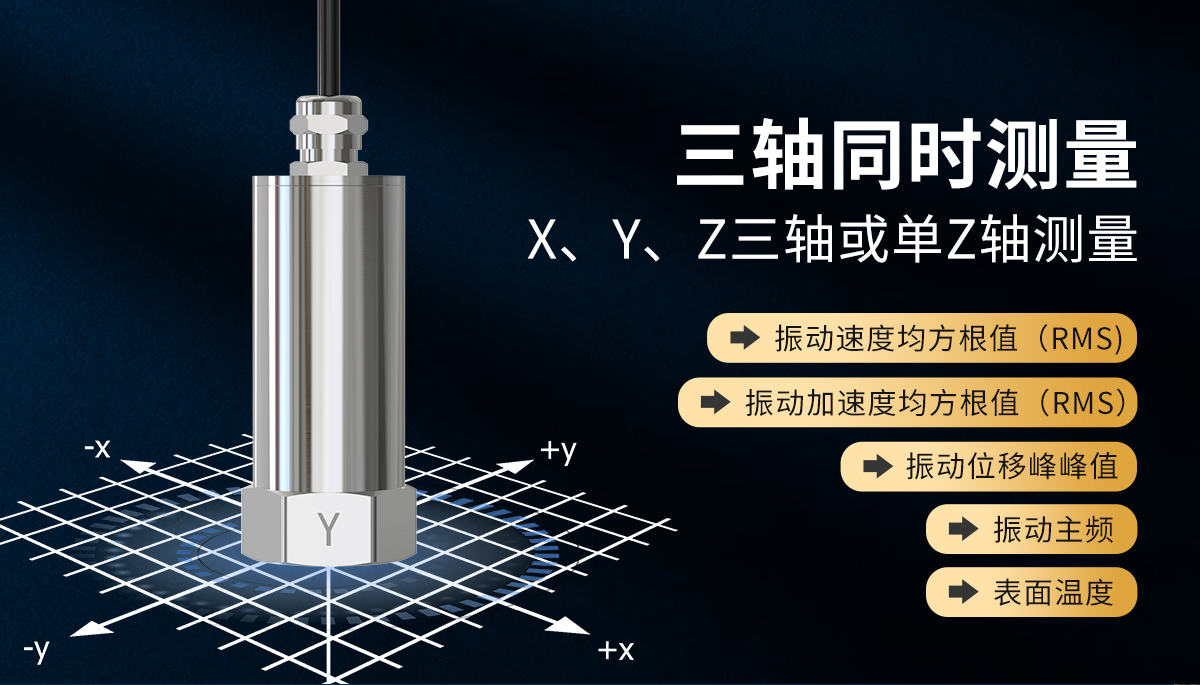

| 振动测量方向 | 单轴或三轴 |
| 变送器电路工作温度 | -40℃~+80℃，0%RH~80%RH |
| 变送器触点承受温度范围 | -40-150℃（默认85℃） |
| 振动速度均方根值测量范围（mm/s） | 0-50 |
| 振动速度均方根值测量精度 | ＜1% （@160Hz，10mm/s） |
| 振动速度均方根值显示分辨率（mm/s） | 0.1 |
| 振动位移峰峰值测量范围（μm） | 0-5000 |
| 振动位移峰峰值测量精度 | ＜1% （@40Hz，400μm） |
| 振动位移峰峰值显示分辨率（μm） | 0.1 |
| 振动加速度均方根值测量范围 | 16g（默认g取9.8m/s2） |
| 振动加速度均方根值测量精度 | ＜1% （@160Hz，10m/s2） |
| 加速度均方根值显示分辨率（m/s2） | 0.1 |
| 表面温度测量量程（℃） | -40-150℃（默认80℃） |
| 温度显示分辨率（℃） | 0.1 |
| 信号输出 | RS-485 |
| 检测周期 | 实时 |
| 默认线长 | 1.5m |
频谱型温振变送器：
| 供电 | DC10-30V | |
| 功耗 | 0.46W | |
| 防护等级 | IP67 | |
| 变送器电路工作温度 | -40℃~+80℃，0%RH~80%RH | |
| 变送器触点承受温度范围 | -40℃-150℃（默认85℃） | |
| 信号输出 | RS-485 | |
| 响应频率范围 | WZ3P- | 10-1600（Hz） |
| WZ3AP- | 10-5000（Hz） | |
| WZ1SP- | 10-12000（Hz） | |
| 振动测量方向 | WZ3P- | X 轴、Y 轴、Z 轴 |
| WZ3AP- | X 轴、Y 轴、Z 轴 | |
| WZ1SP- | Z轴 | |
| 振动加速度均方根值采样范围 | WZ3P- | 16g（默认g取9.8m/s2） |
| WZ3AP- | 16g（默认g取9.8m/s2） | |
| WZ1SP- | 100g（默认g取9.8m/s2） | |
| 振动速度均方根值测量范围 | WZ3P- | 0-50（mm/s） |
| WZ3AP- | 0-50（mm/s） | |
| WZ1SP- | 0-199.9（mm/s） | |
| 振动位移峰峰值测量范围 | WZ3P- | 0-5000（μm） |
| WZ3AP- | 0-5000（μm） | |
| WZ1SP- | 0-19999（μm） | |
| 表面温度测量量程（℃） | -40℃-150℃（默认80℃） | |
| 振动加速度均方根值测量精度 | ＜1% （@160Hz，10m/s2） | |
| 振动加速度均方根值显示分辨率（m/s2） | 0.1 | |
| 振动速度均方根值测量精度 | ＜1% （@160Hz，10mm/s） | |
| 振动速度均方根值显示分辨率（mm/s） | 0.1 | |
| 振动位移峰峰值测量精度 | ＜1% （@40Hz，400μm） | |
| 振动位移峰峰值显示分辨率（μm） | 0.1 | |

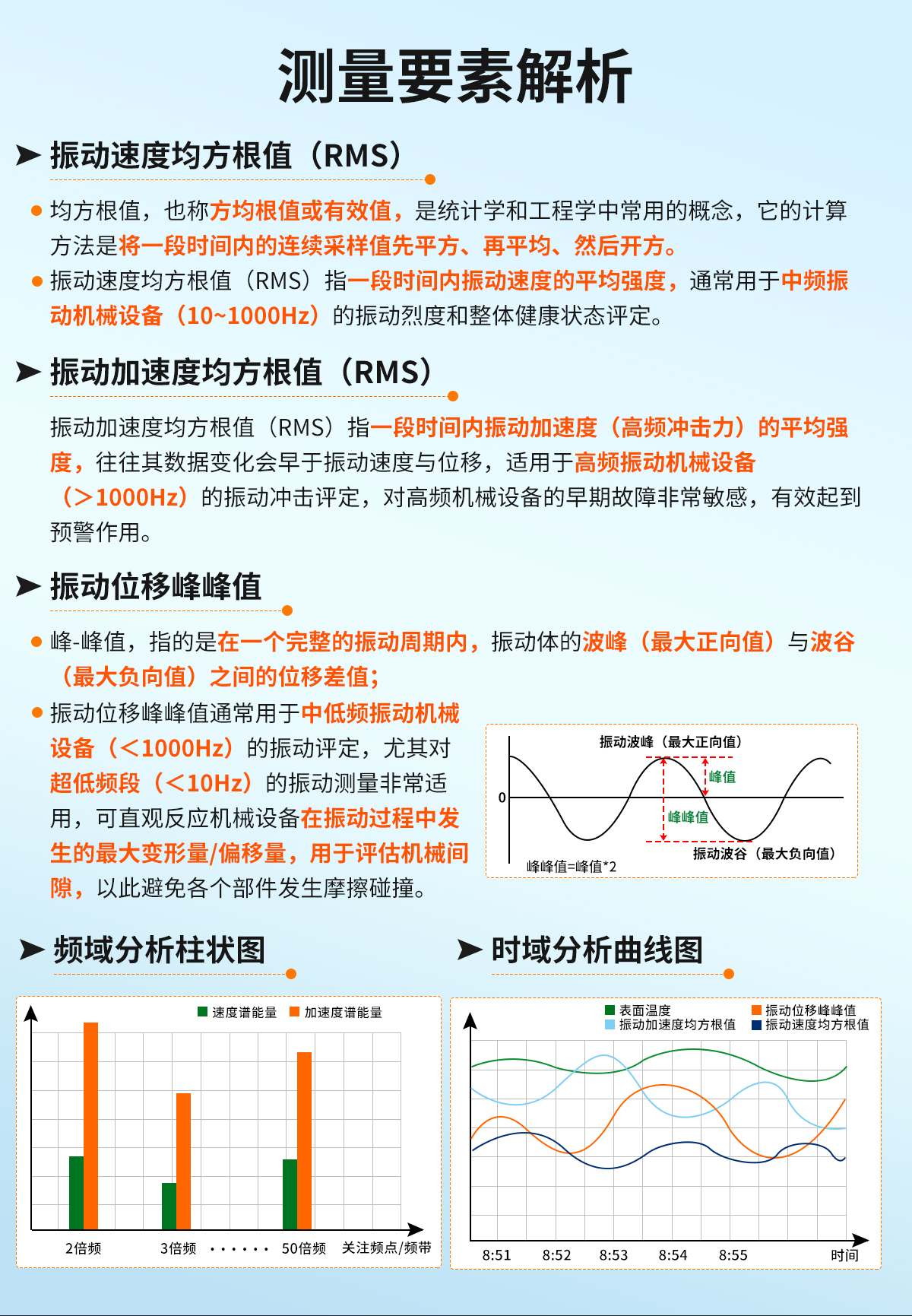

| 时域分析结果 | 振动加速度-提供有效值，峰值，峭度系数 振动速度-提供有效值，峰值，峭度系数 振动位移—提供峰峰值 | |
| 频谱分析结果 | 加速度谱-提供频点、频带谱能量、轴承故障特征频点能量数据 速度谱-提供频点、频带谱能量、转频倍数特征频点能量数据 | |
| 预警报警功能 | 提供振动速度、振动加速度、温度等参量的预警和报警 | |

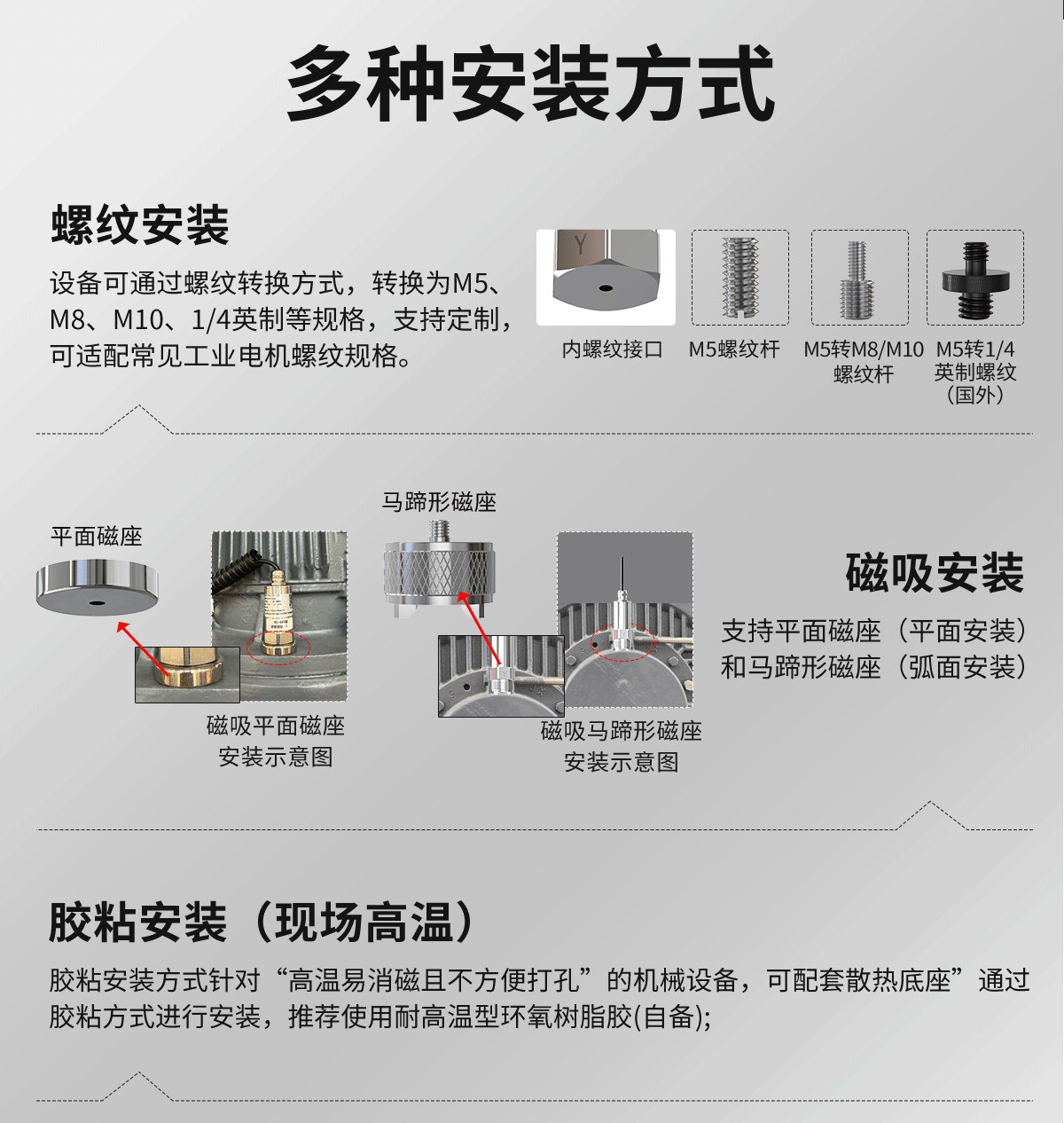

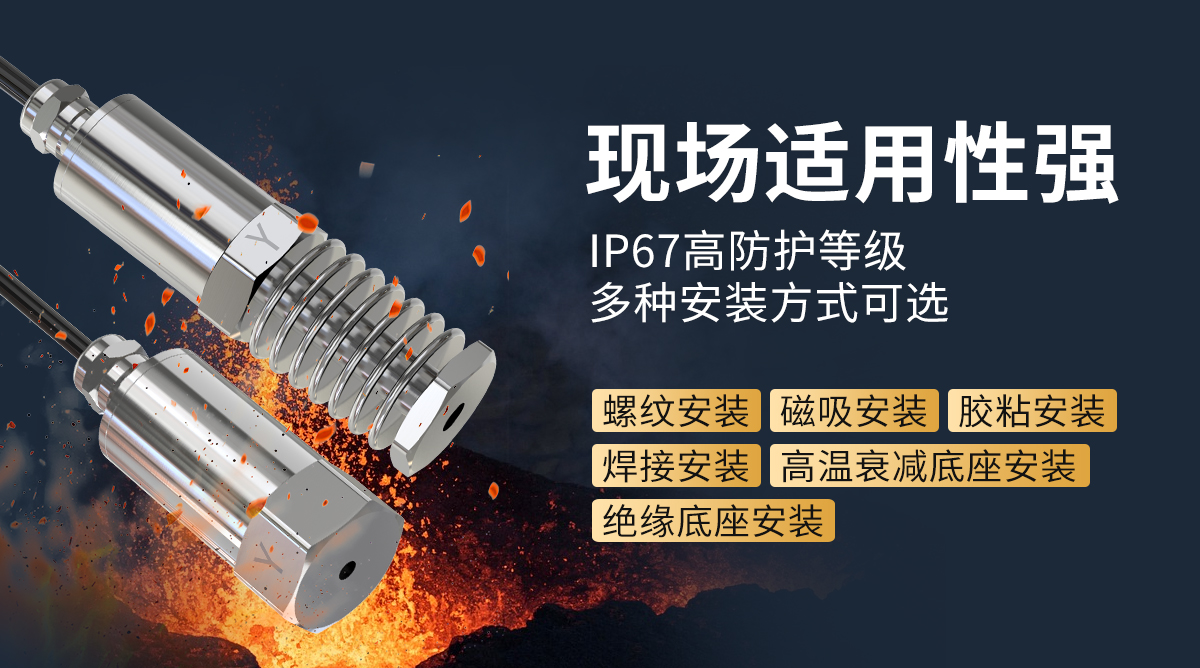

| 安装方式 | 磁吸/螺纹（可选） | |
| 默认线长 | 1.5m | |
产品选型
| RS- | 公司代号 | ||||
| WZ3- | 温度+振动(三轴)一体变送器 （振动频率10-1600Hz） | ||||
| WZ1- | 温度+振动(单轴)一体变送器 （振动频率10-1600Hz） | ||||
| WZ3A- | 温度+振动(三轴)一体变送器 （振动频率10-5000Hz） | ||||
| WZ1A- | 温度+振动(单轴)一体变送器 （振动频率10-5000Hz） | ||||
| WZ3P- | 温度+三轴振动频谱型温振变送器 （频率响应范围10-1600Hz） | ||||
| WZ3AP- | 温度+三轴振动频谱型温振变送器 （频率响应范围10-5000Hz） | ||||
| WZ1SP- | 温度+单轴压电式频谱型温振变送器 (频率响应范围10-12000Hz) | ||||
| N01- | RS485（ModBus-RTU协议） | ||||
| 1- | 壳体外观 | ||||
| M10 | M10外螺纹 | ||||
| M8 | M8外螺纹 | ||||
| M5 | M5外螺纹 | ||||
| CX | 磁吸安装 | ||||
：
