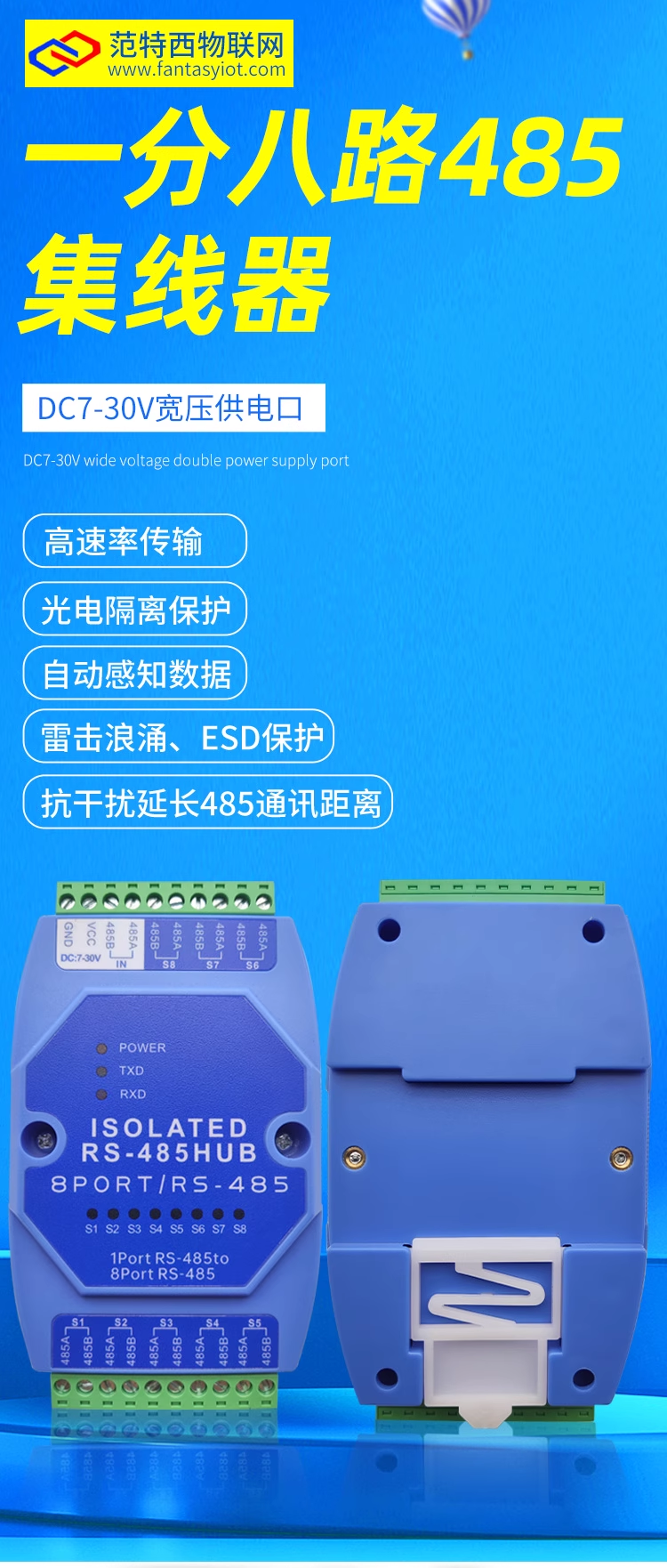

一分八路RS-485集线器
产品说明书

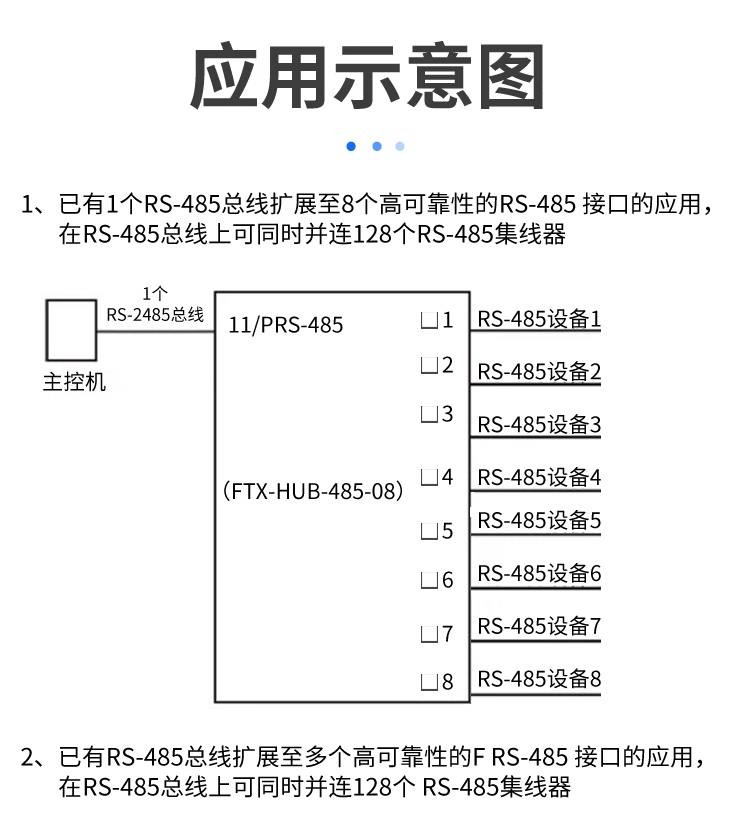

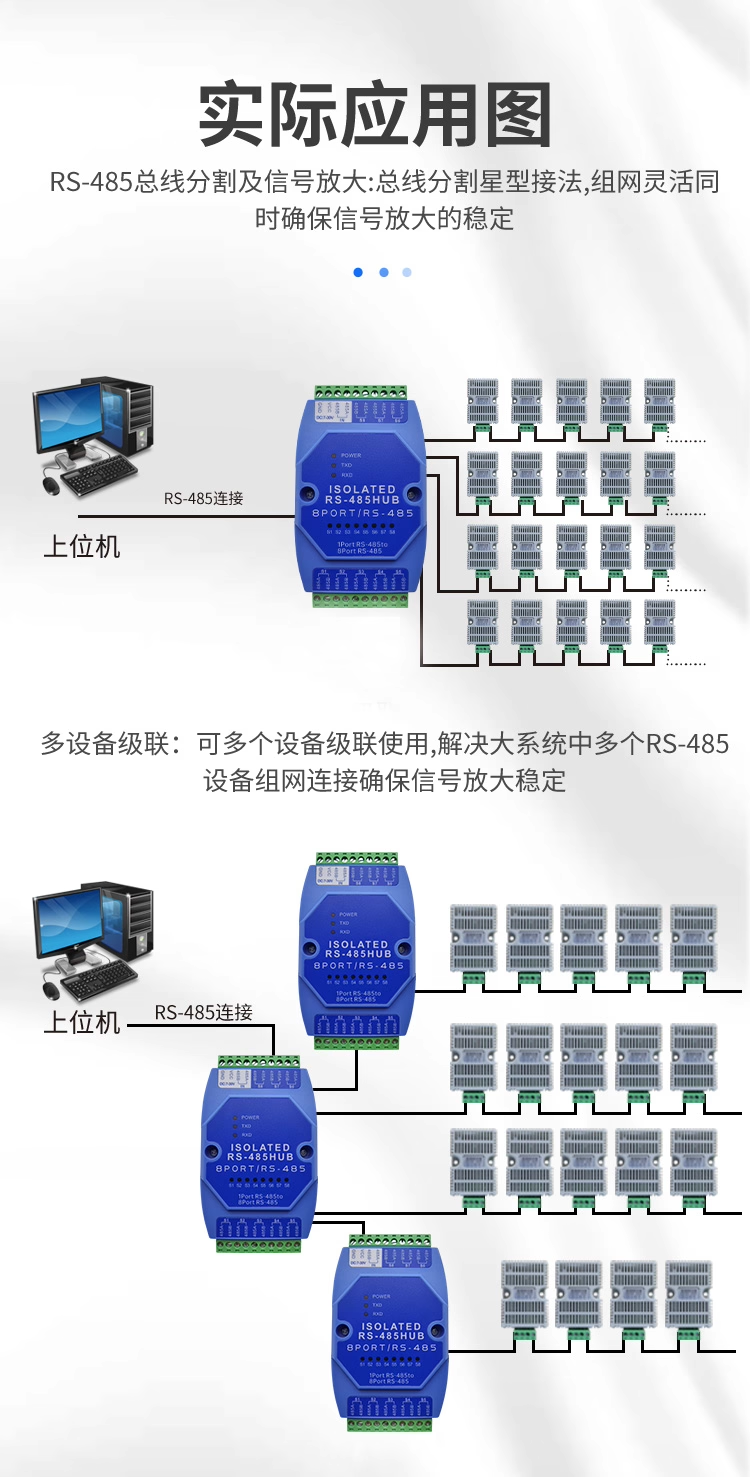

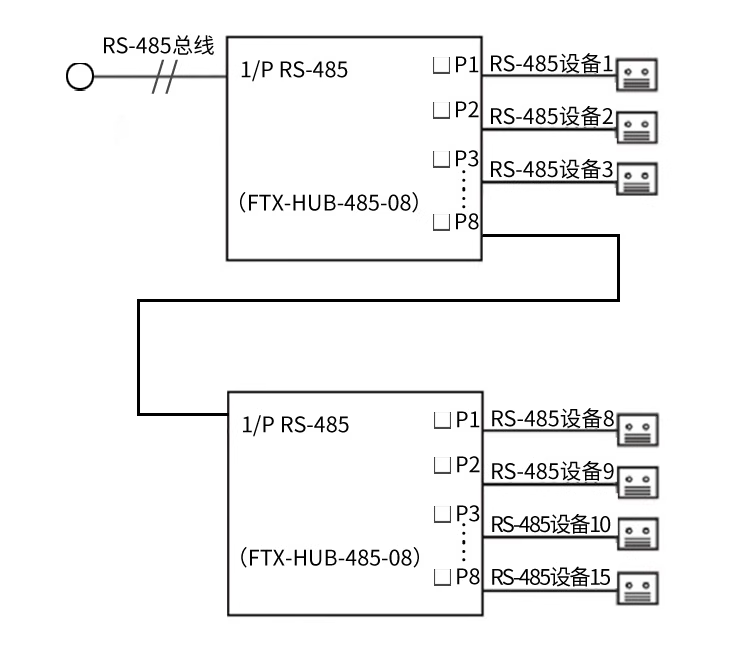

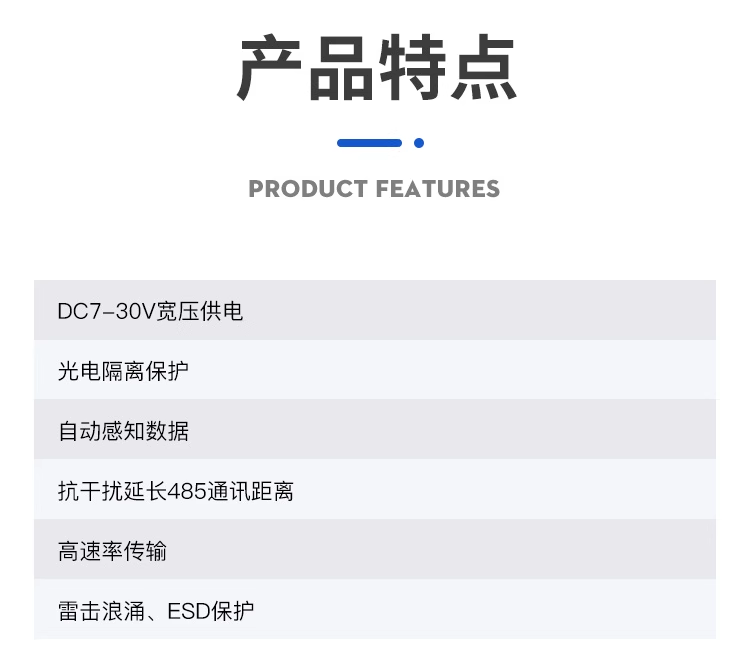

一、产品概述： FTX-HUB-485-08是一款专为解决复杂电磁场环境下 RS- 485 大系统要求而设计的RS-4 8 5总线分割集线器( HUB)。 该产 品支持传输速率最高达115.2Kbps,为了保证数据通讯 的安全 可靠，RS-485接口端采用光电隔离技术，防止雷击 浪涌引入转换器及设备，内置的光电隔离器及60 0 W浪涌保 护电路，能够提供2500V的隔离电压，可以有效地抑制闪电 (Lighting) 和 ESD, 同时可以有效的防止雷击和共地干扰 ，供电采用 外接开关电源供电，安全可靠，非常适合户外工 程应用。 在RS-485工作模式，采用的判别电路能够自动感知数 据流方向，并且自动的切换使能控制电路，轻松解决RS-485 收发转换时延问题RS-485 接口传输距离大于1200米、性 能稳定。广泛用于高速公路收费系统，道路监控系统及电力 采集系统中，是一款性能卓越，价格优良的数据接口转换产 品。 FTX-HUB-485-08 RS-485 HUB提 供星型RS-485总线连接 。各端 口都具有短路、开路保护。光电隔离2500V,用户可 以轻易改 善RS-485总线结构，分割网段，提高通信可靠性 。当雷击或 者设备故障产生时，出现问题的网段将被隔离， 以确保其他网 段的正常工作。这一性能大大提高了现有 RS- 485网：络的可靠 性，有效缩短了网络的维护时间。合理 的利用 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485 系统。

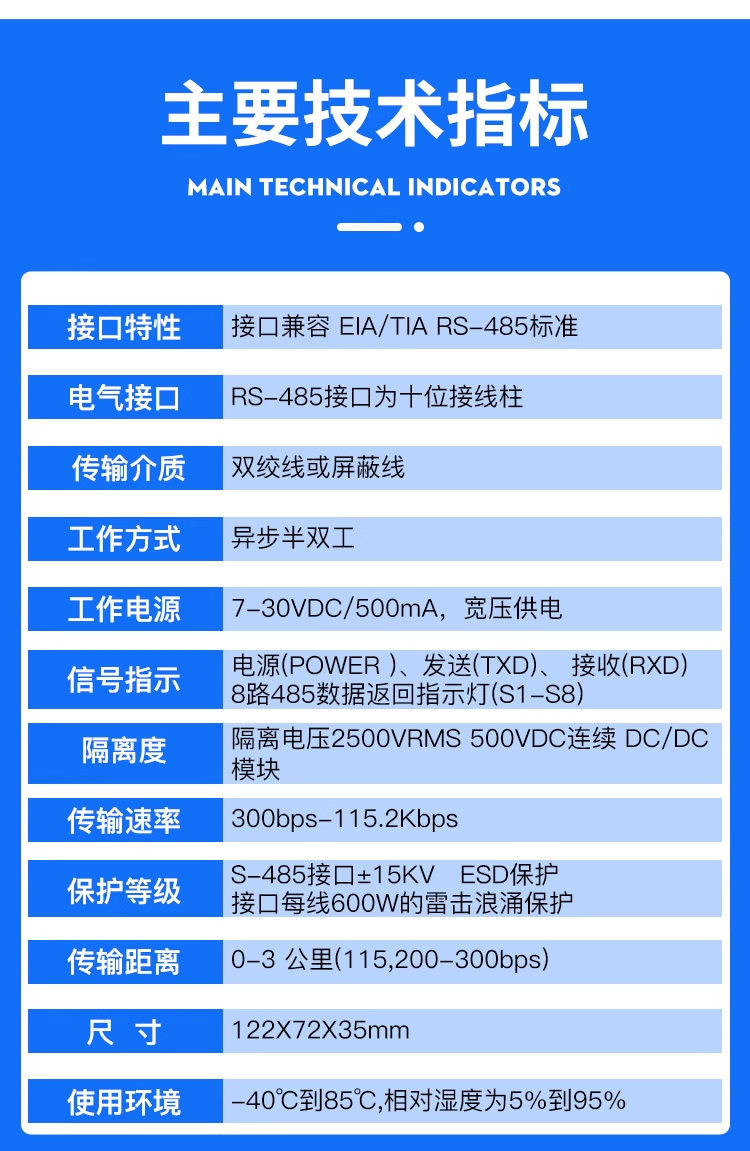

二、性能参数：
1、 接口特性：接口兼容EIA/TIA的RS-485标准
2、 电气接口：RS-485接口为十位接线柱
3、 传输介质：双绞线或屏蔽线
4、 工作方式：异步半双工

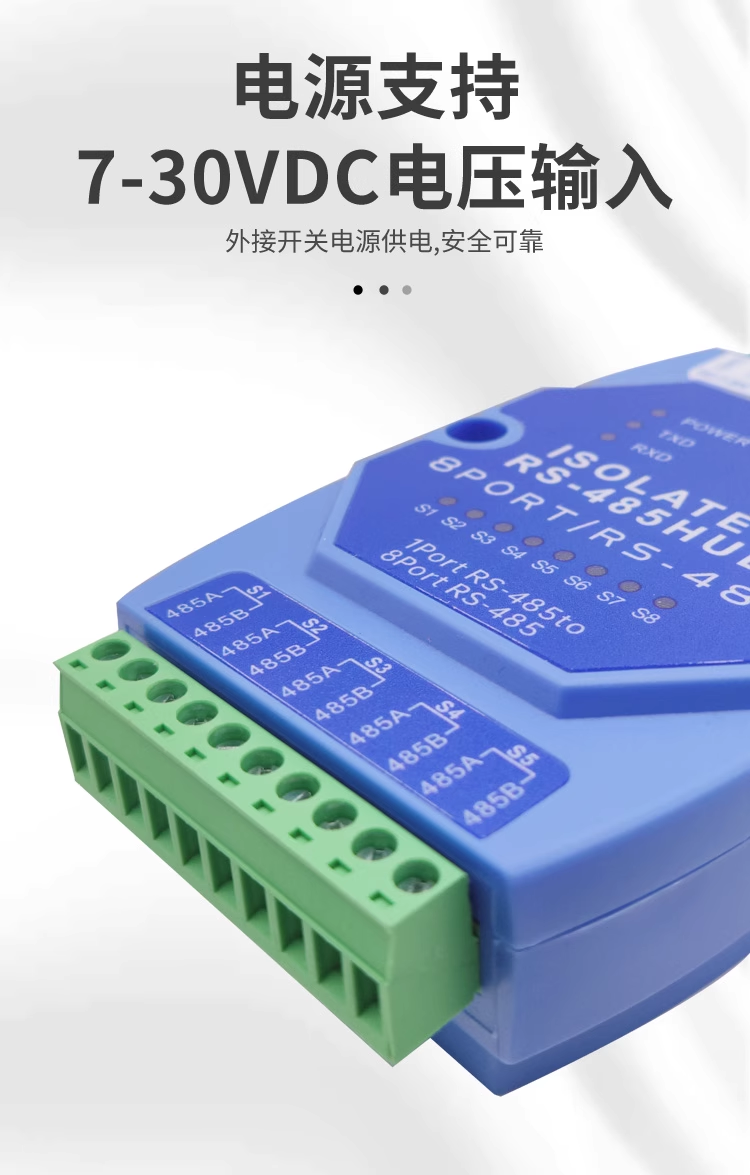

5、 工作电源： 7-30VDC/500mA
6、 信号指示：电源(POWER )、发送(TXD)、 接收(RXD) 、8路485数据返回指示灯(S1-S8)

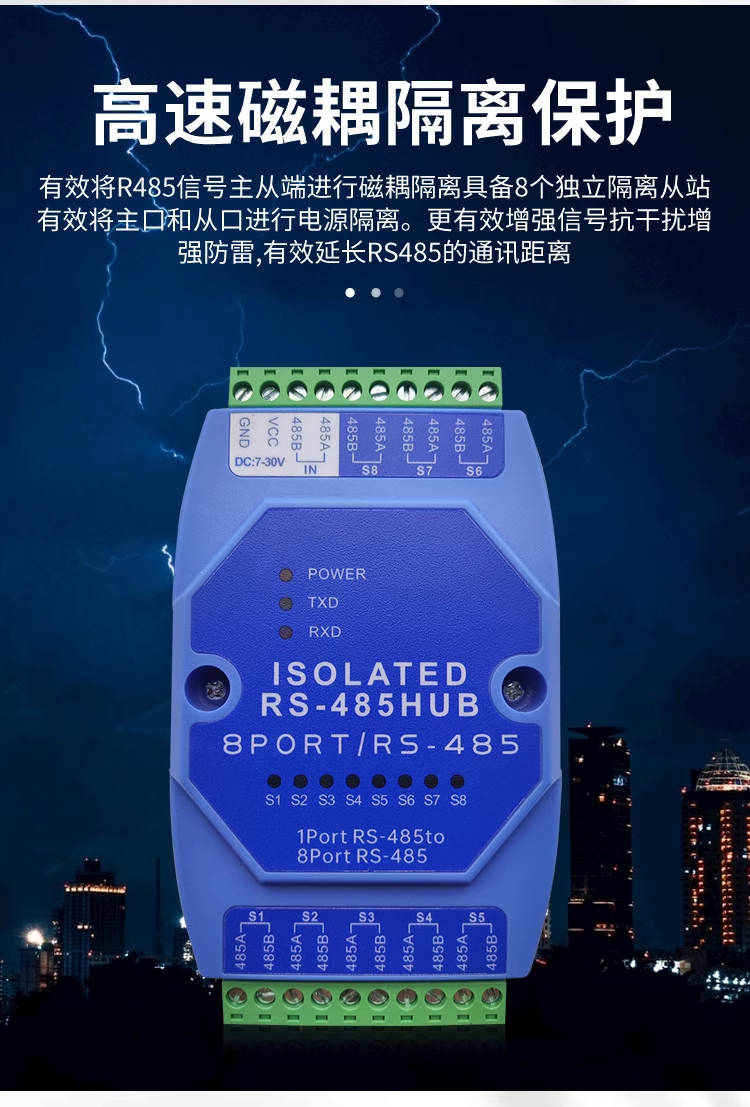

7 、 隔 离 度 ： 隔 离 电 压 2 5 0 0 VRMS 5 0 0 VDC连 续 DC/DC模块
8、 传输速率： 300bps-115.2Kbps
9、 保护等级：RS-485接口每线600W的雷击浪涌保护
10、 传输距离：0-3公里(300-115,200bps)

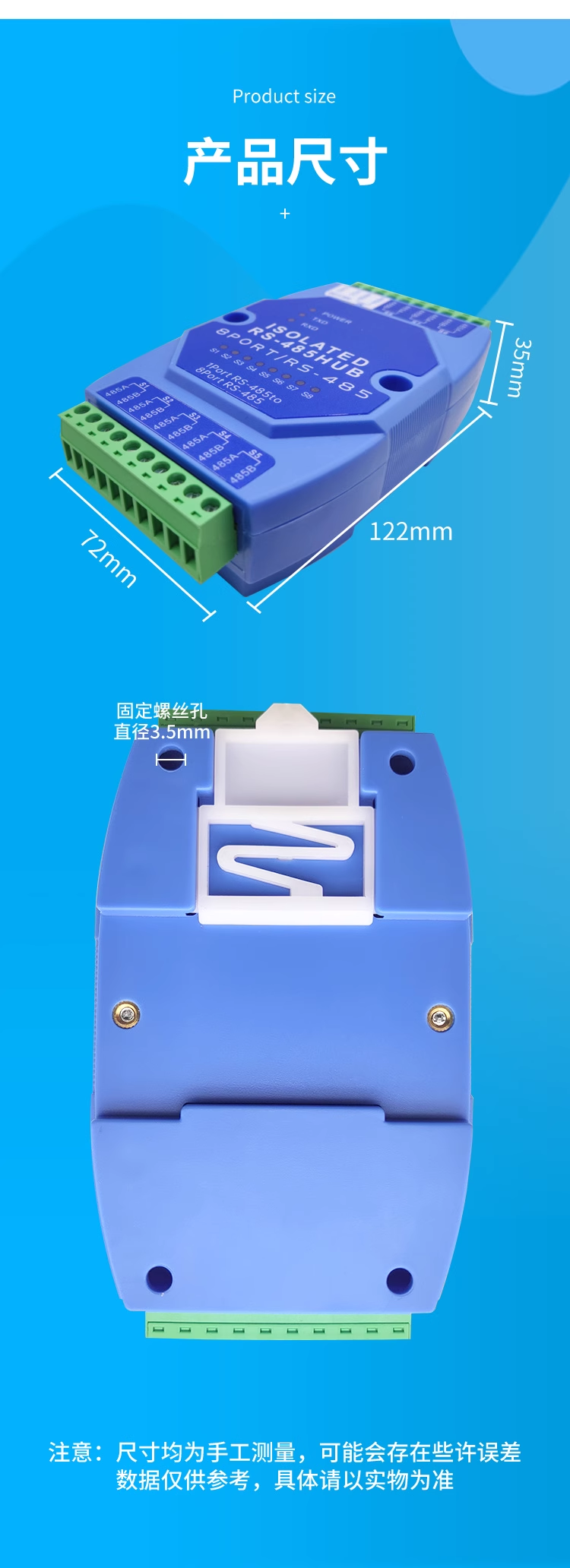

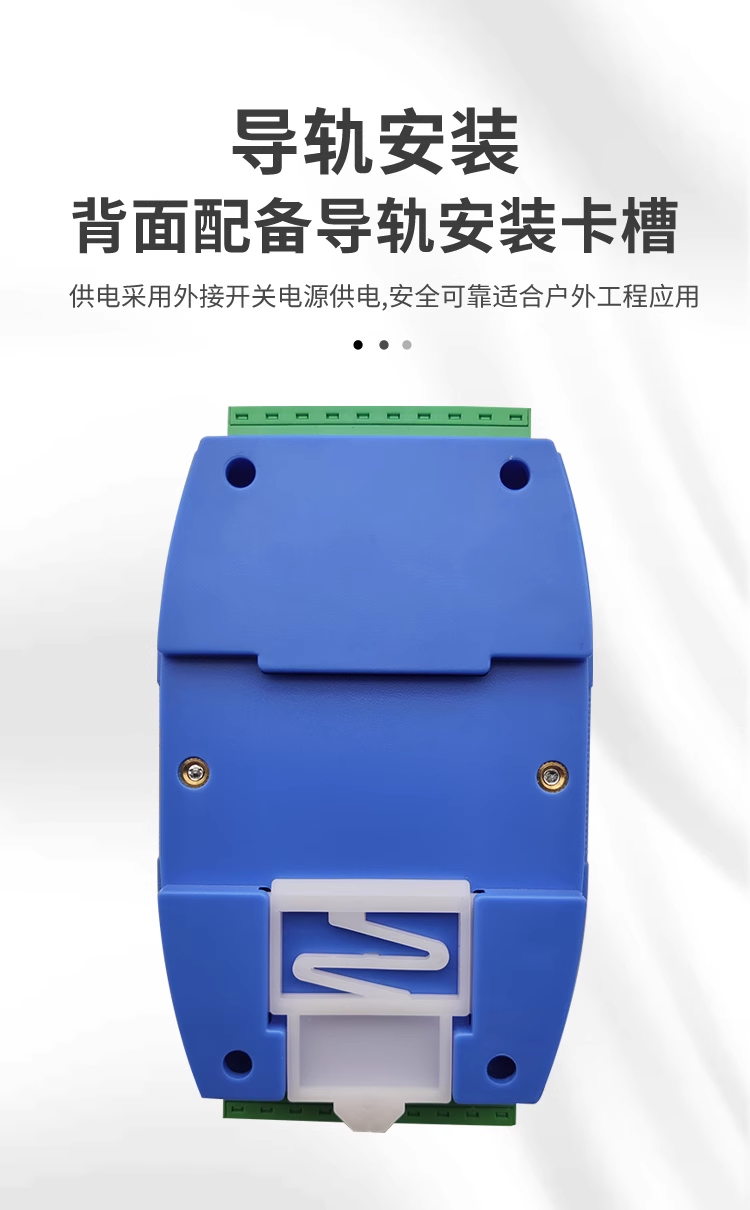

11、 尺 寸： 122×72X26mm 12、 使用环境： -40℃到85℃,相对湿度为5%到95%

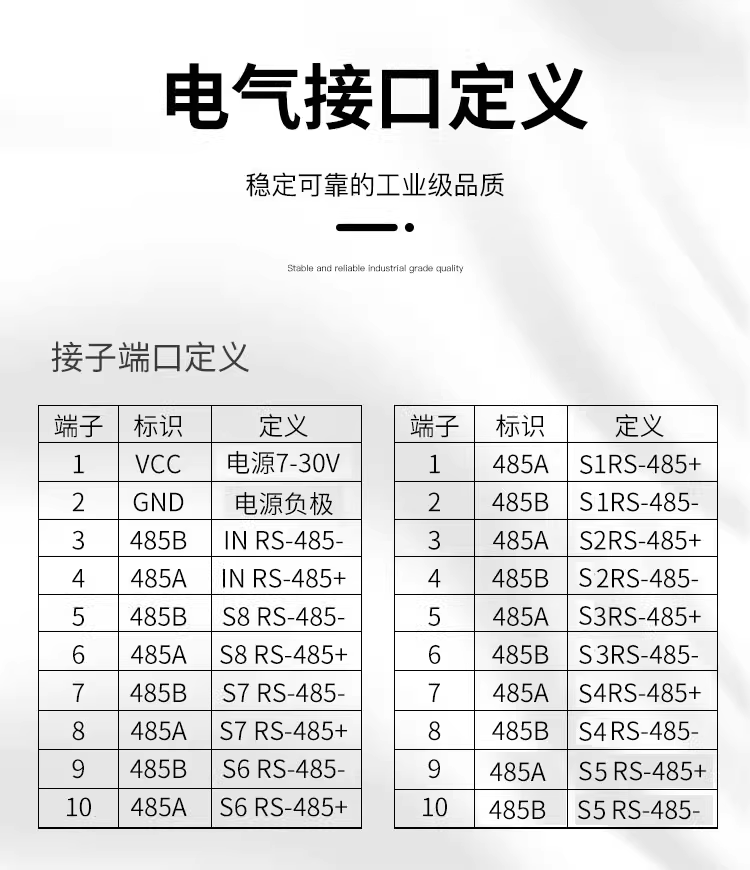

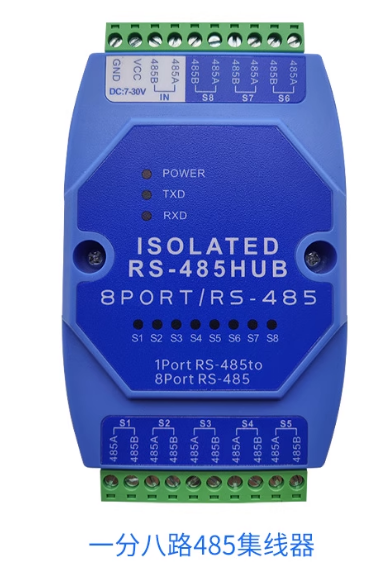

三、 电气接口及定义： 接口端子定义： 端子 标识 定义 1 GND 电源负极 2 VCC 电源7-30V 3 485B IN RS-485- 4 485A IN RS-485+ 5 485B S8 RS-485- 6 485A S8 RS-485+ 7 485B S7 RS-485- 8 485A S7 RS-485+ 9 485B S6 RS-485- 10 485A S6 RS-485+ 注意：如果通讯不畅，丢数或者没有数据回复，可以 在每个485的通讯口A和B之间加个120欧姆电阻匹配一 下。
：
