功能描述 WEB组态网关HMI1302-Lite配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具微信报警、短信平台报警、钉钉报警、邮件报警、MQTT服务、工程上传云端等功能；还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器、IEC61850服务器(需定制)，开放HTTP WEB服务被第三方的系统集成。
应用领域： 应用在楼宇自控系统，或者工业领域连接一些常见的控制设备，如PLC、DDC、UPS、中央空调、电梯、消防、灯光控制系统、电表、水表等。这样用户就可以手机、iPad、PC监控现场设备。 运行环境
软件支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。 软件自带WEB支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
网关支持BACnet IP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建512个点。
BACnet寄存器类型 BACnet寄存器个数AI （只读不写）512（0~511）AO（可读可写）512（0~511）AV （可读可写）512（0~511）BI （只读不写）512（0~511）BO（可读可写）512（0~511）BV（可读可写）512（0~511）MSI （只读不写）512（0~511）MSO（可读可写）512（0~511）MSV（可读可写）512（0~511）
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建512个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1； 0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
Modbus寄存器类型 Modbus寄存器个数 0X(Coil Status)可读可写 512（1~512） 1X(Input Status)只读 512（1~512） 4X(Holding Register)可读可写512（1~1024） 3X(Input Register)只读512（1~1024）
软件特点：-绿色免安装，支持多国语言;-支持转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器;-支持PC、手机端、iPad等访问，监控; -支持JS脚本、PLC编辑，实现逻辑控制;-支持COV订阅功能； -支持BBMD跨网段访问； -支持线性转换，取位，高低字节转换;-支持内部变量功能，支持查看设备离在线状态;-支持用户管理;-配置软件X2View配置工程方便， 512个点15分钟内即可完成;-支持多种形式的定时、事件触发，为方便扩展应用而提供的自定义函数功能;-支持数据实时曲线分析;-支持微信、短信平台、邮件、钉钉方式发送报警信息;

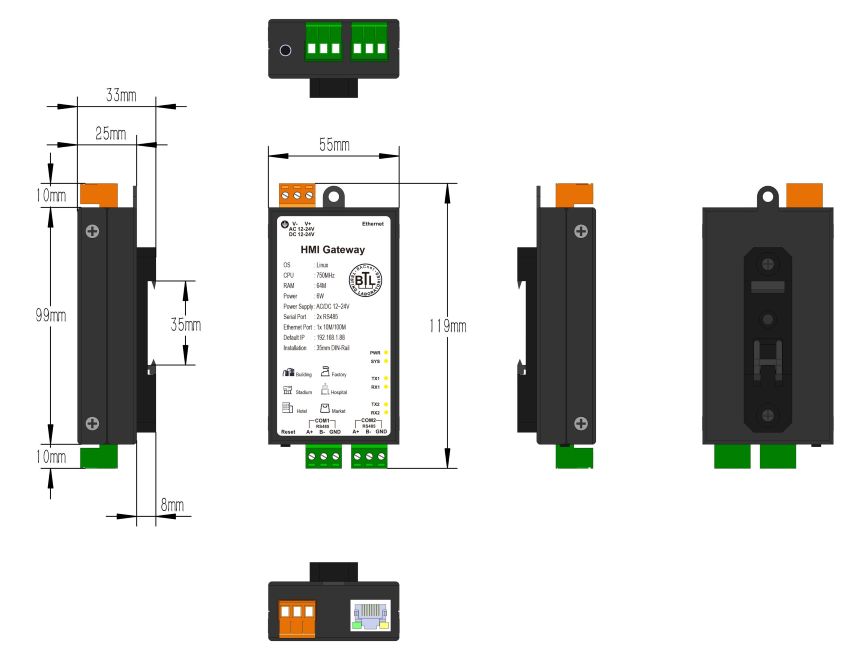

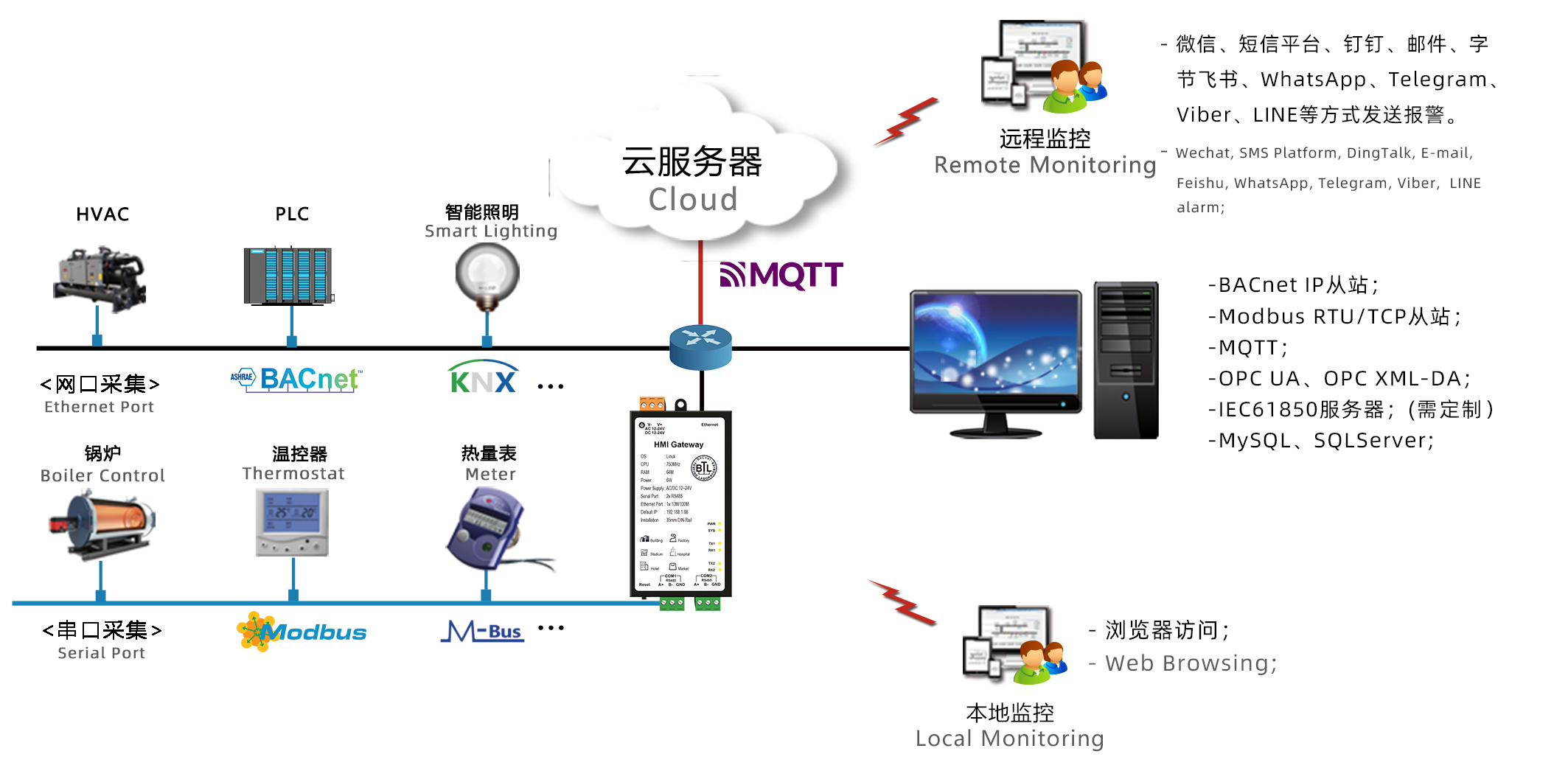

硬件参数： 处理器：1核750MHZ电源：AC/DC 12~24V内存：64M 高性能内存Flash：32M系统：LINUX系统功耗：6W重量：210g材质：镀锌板安装方式：导轨式、壁挂尺寸(L×W×H)：接口：1个网口，2个RS485（电磁隔离）温度：-20～70℃(工作) -40～85℃(储运)网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) HMI1302-Lite尺寸图 HMI1302-Lite现场应用原理图
|
：
